Bobines

Réalisations

Gabarit :

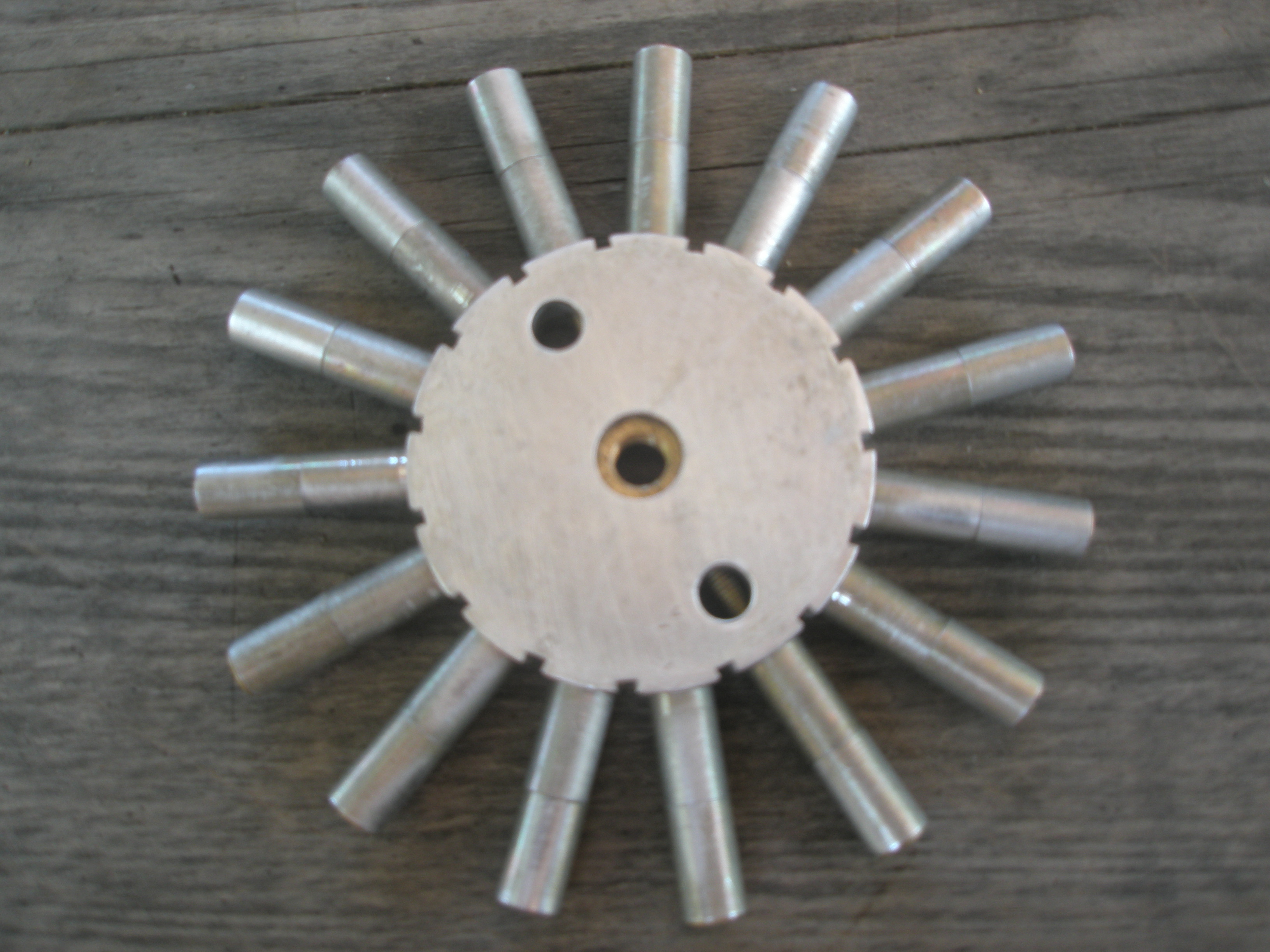

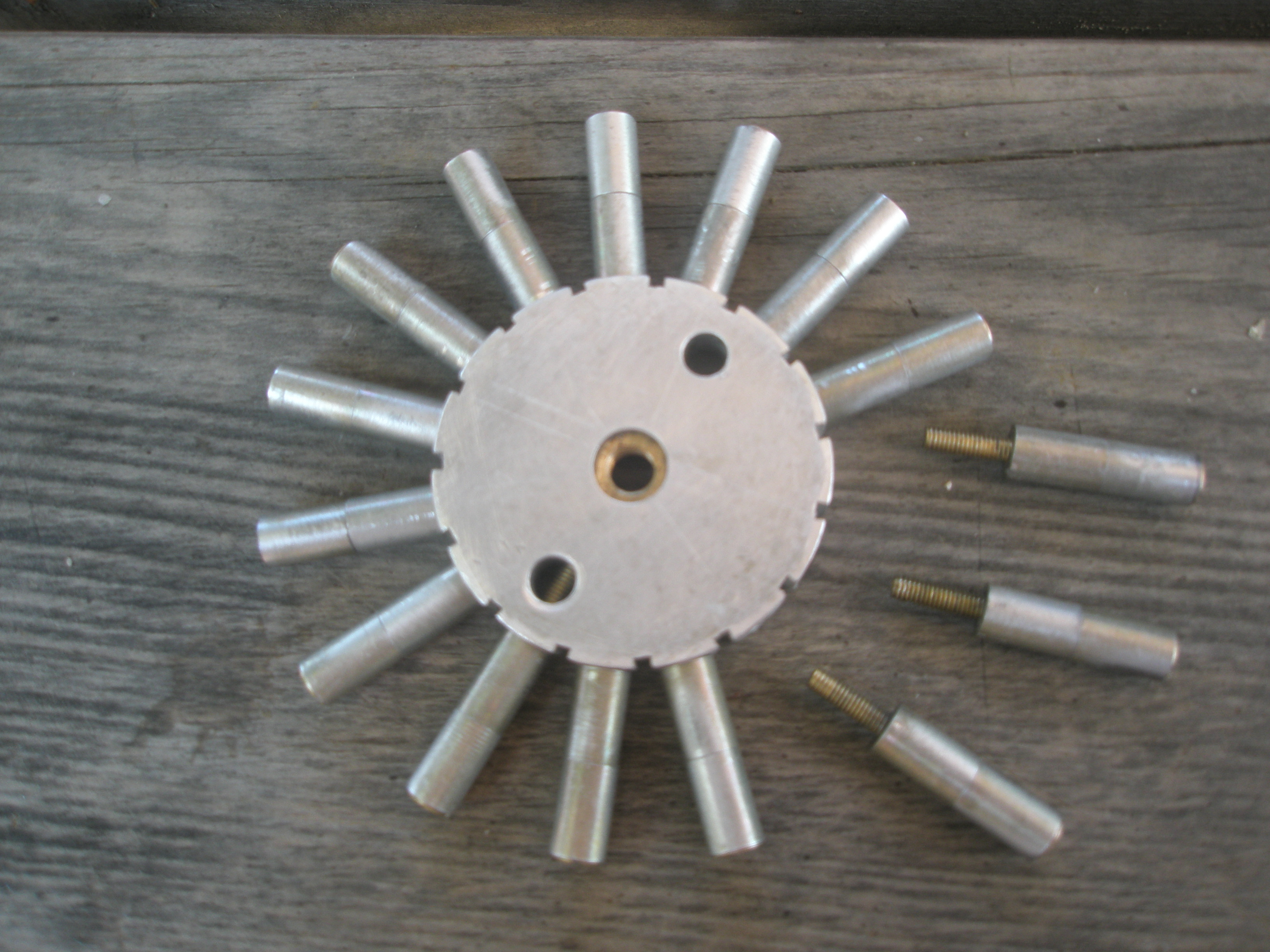

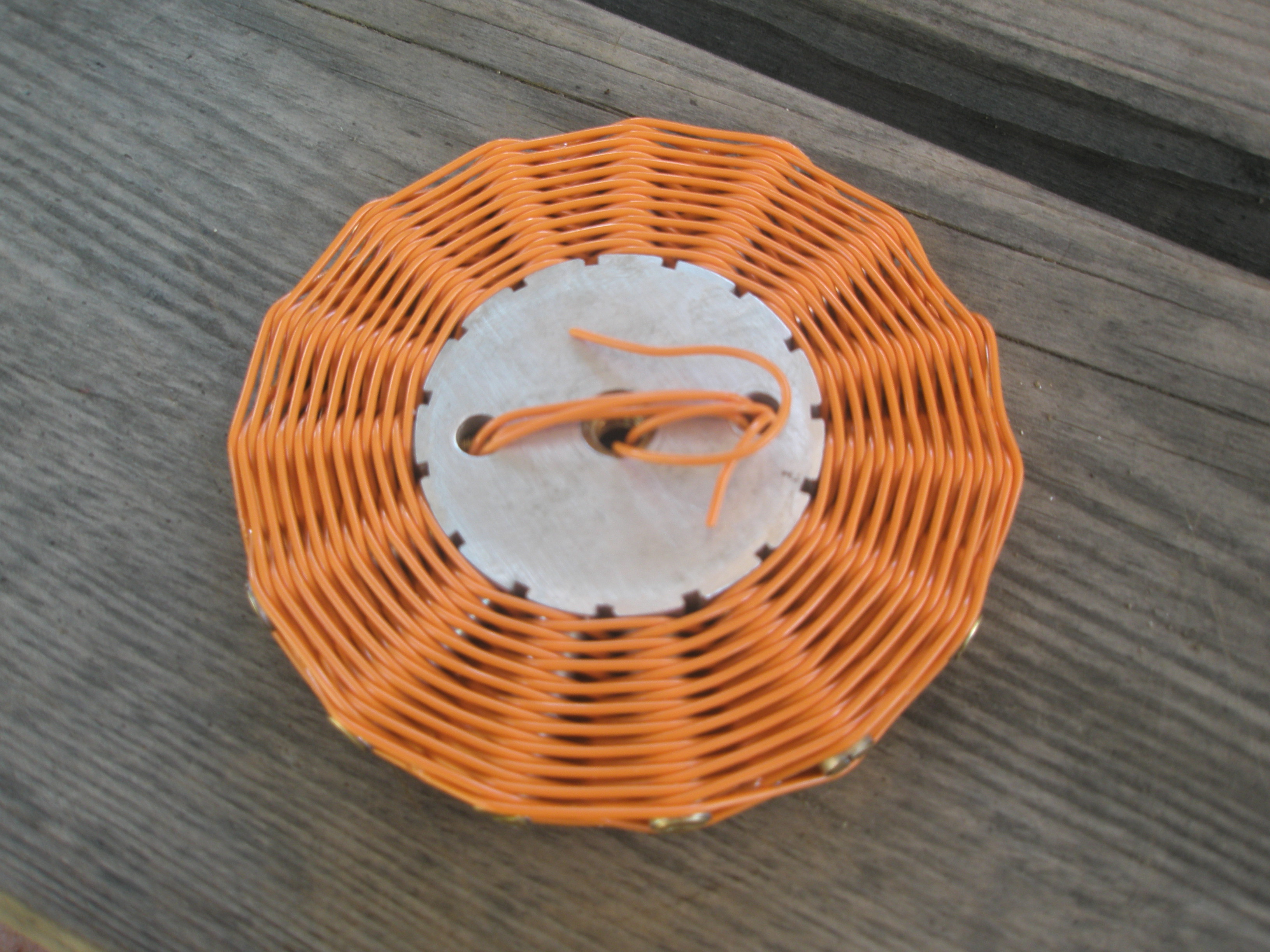

Usiné à la fraiseuse, noyau d'épaisseur 10 mm, tiré d'un rond d'aluminium de 43 mm de diamètre sur lequel on a fôré 15 trous pour recevoir 15 entretoises filetées de diamètre 6 mm. Ces entretoises sont amovibles et de longueurs variables et adaptables en fonction du diamètre du bobinage à obtenir.

Bobinage :

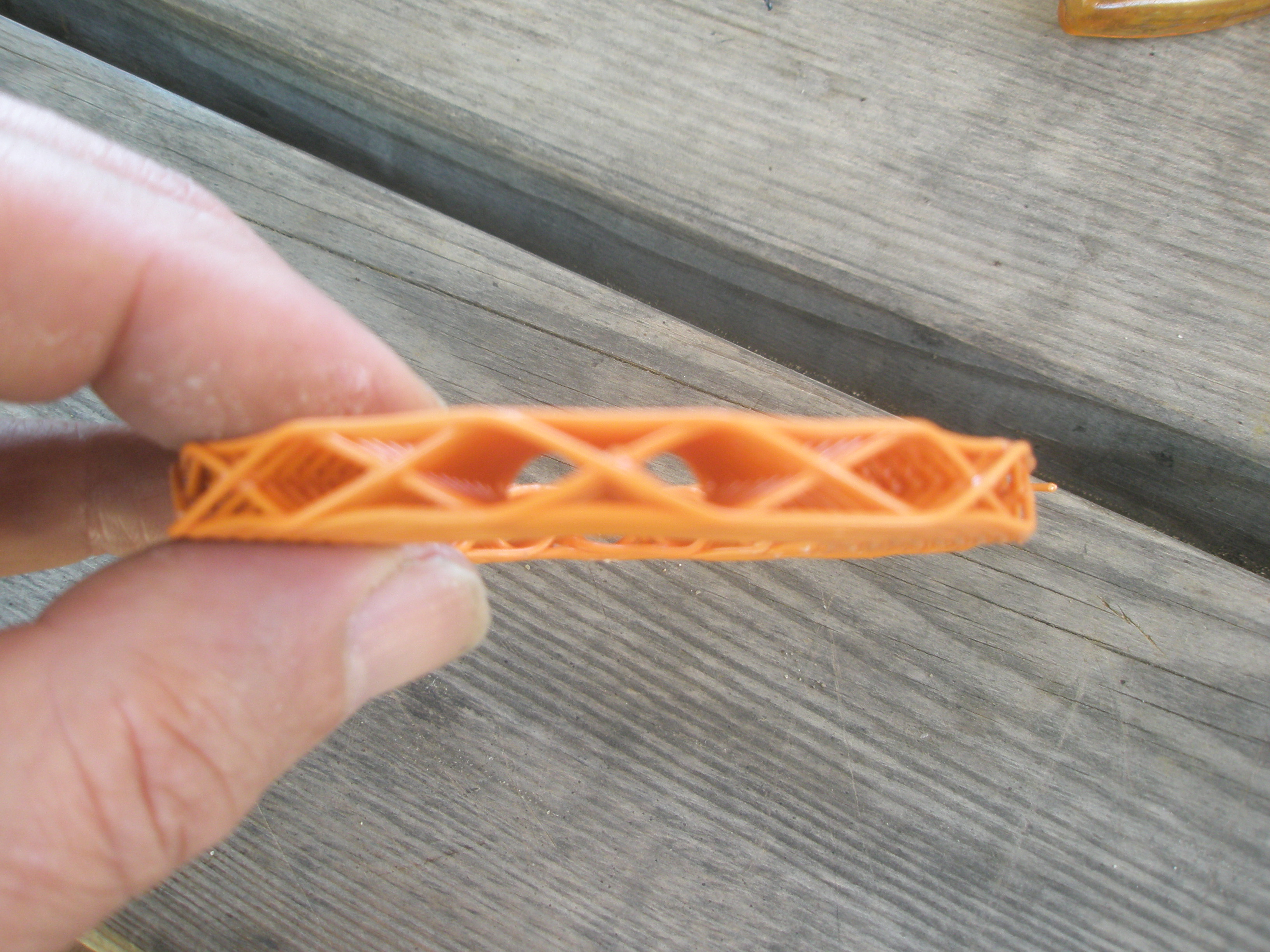

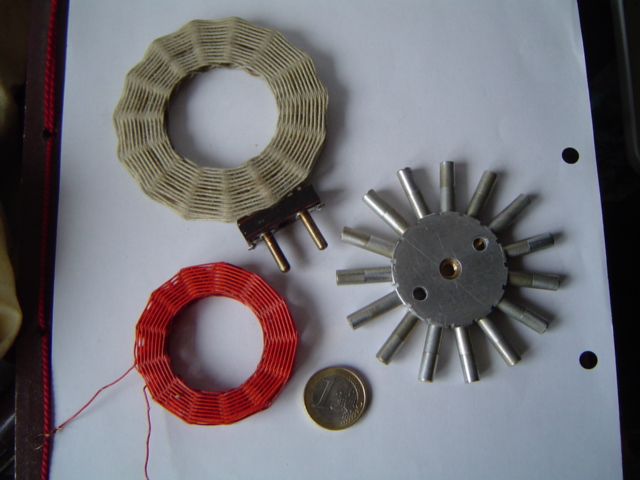

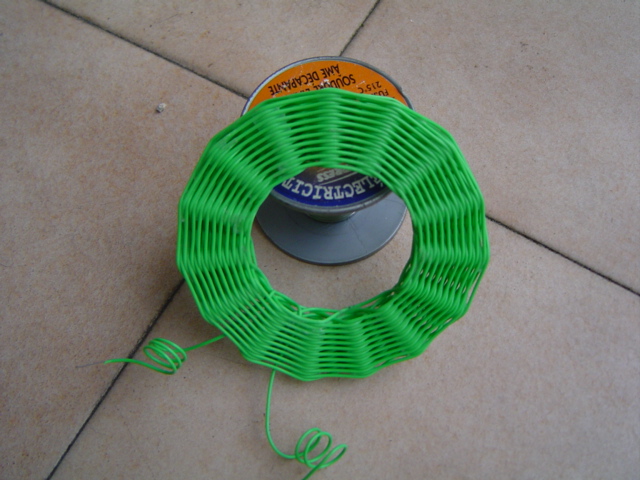

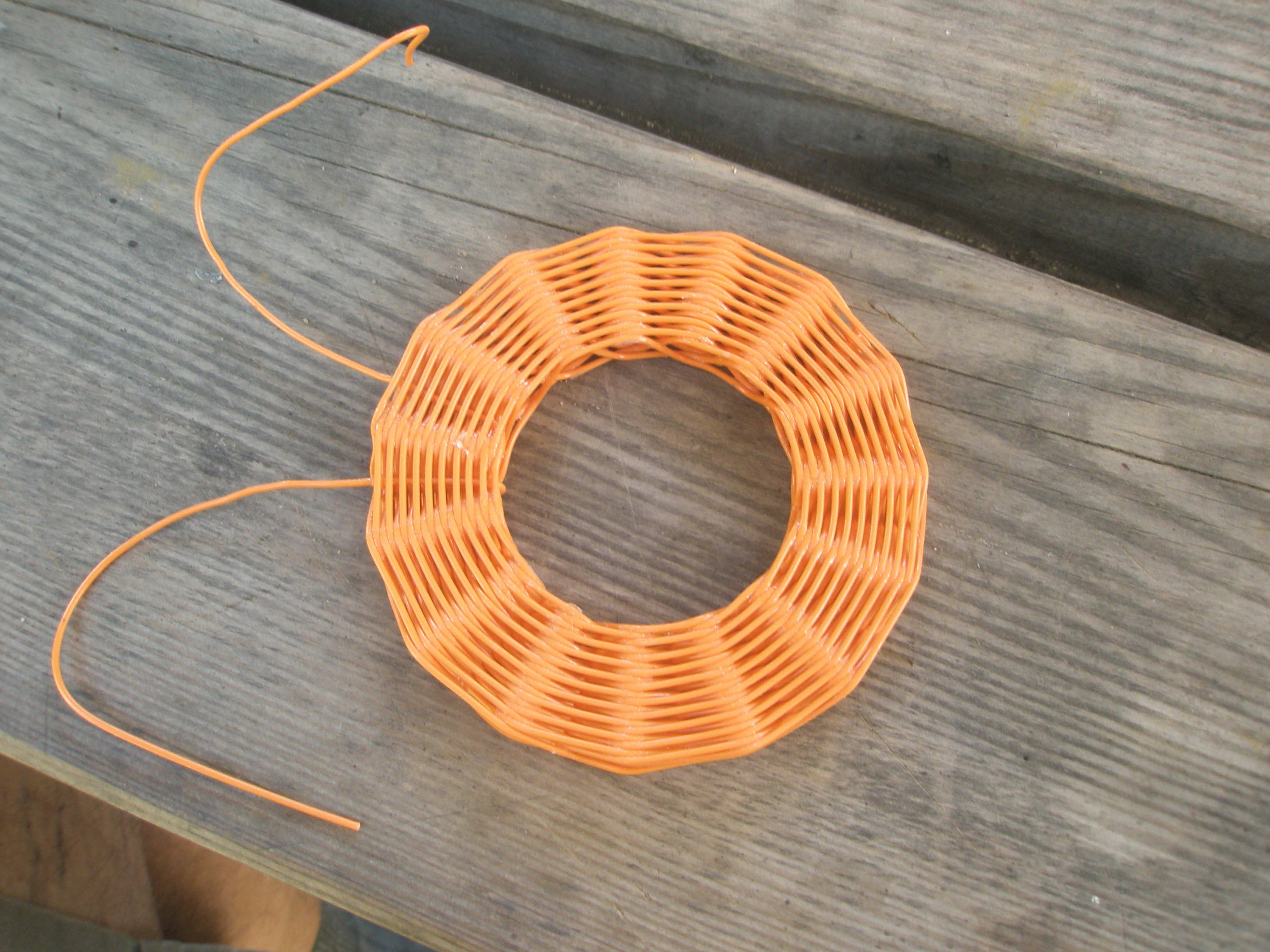

  Pour 20 spires, 10 sur chaque face, la valeur de l'inductance et de l'ordre de 130 µH et un Q de 180 avec un diamètre de fil de 10/10 mm avec son isolant.

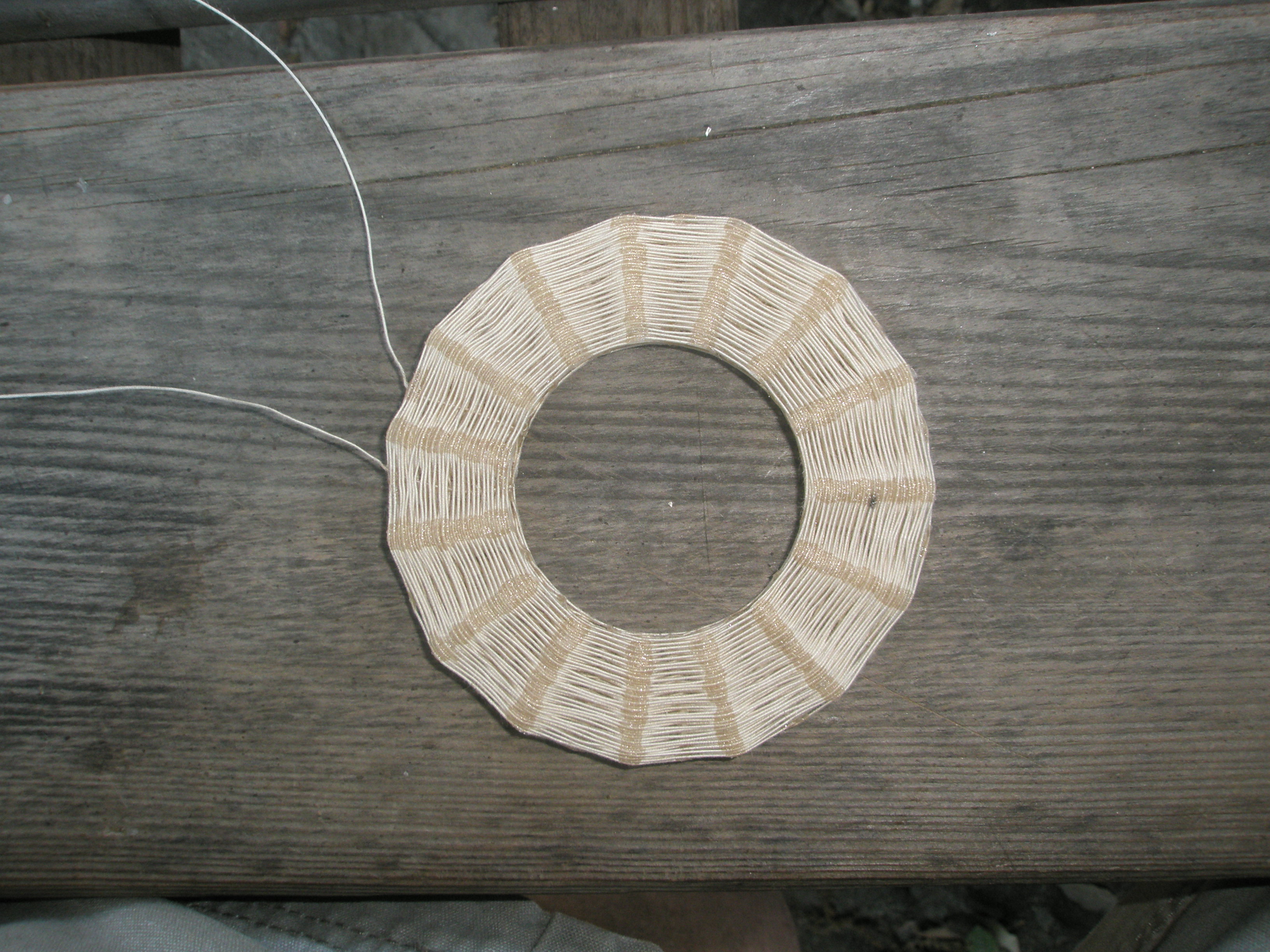

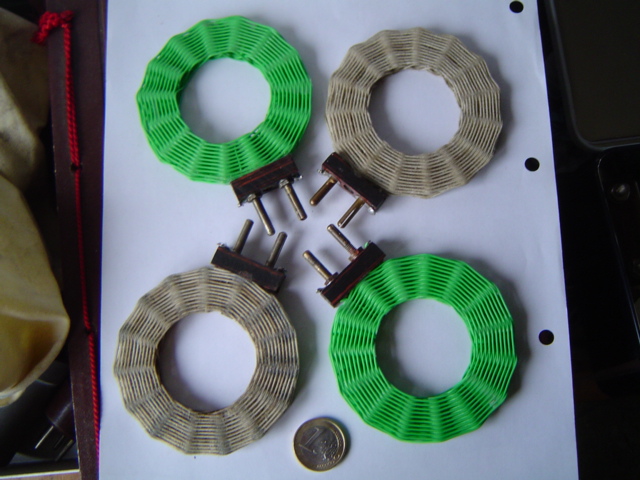

Avec du fil de Litz de petit diamètre on peut réaliser des inductances de 800 µH avec un coeficient de surtension de l'ordre de 400.

Tour de main :

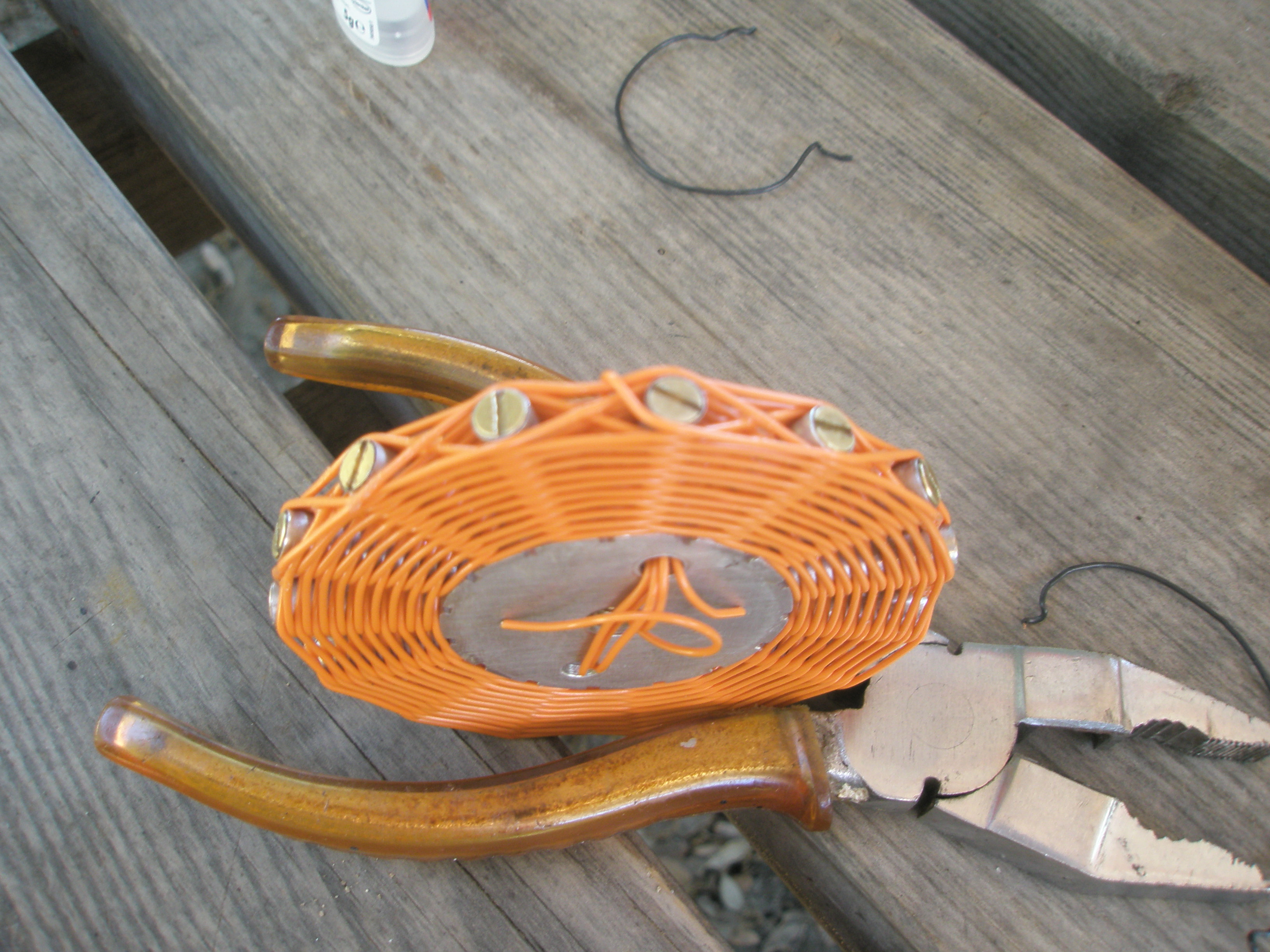

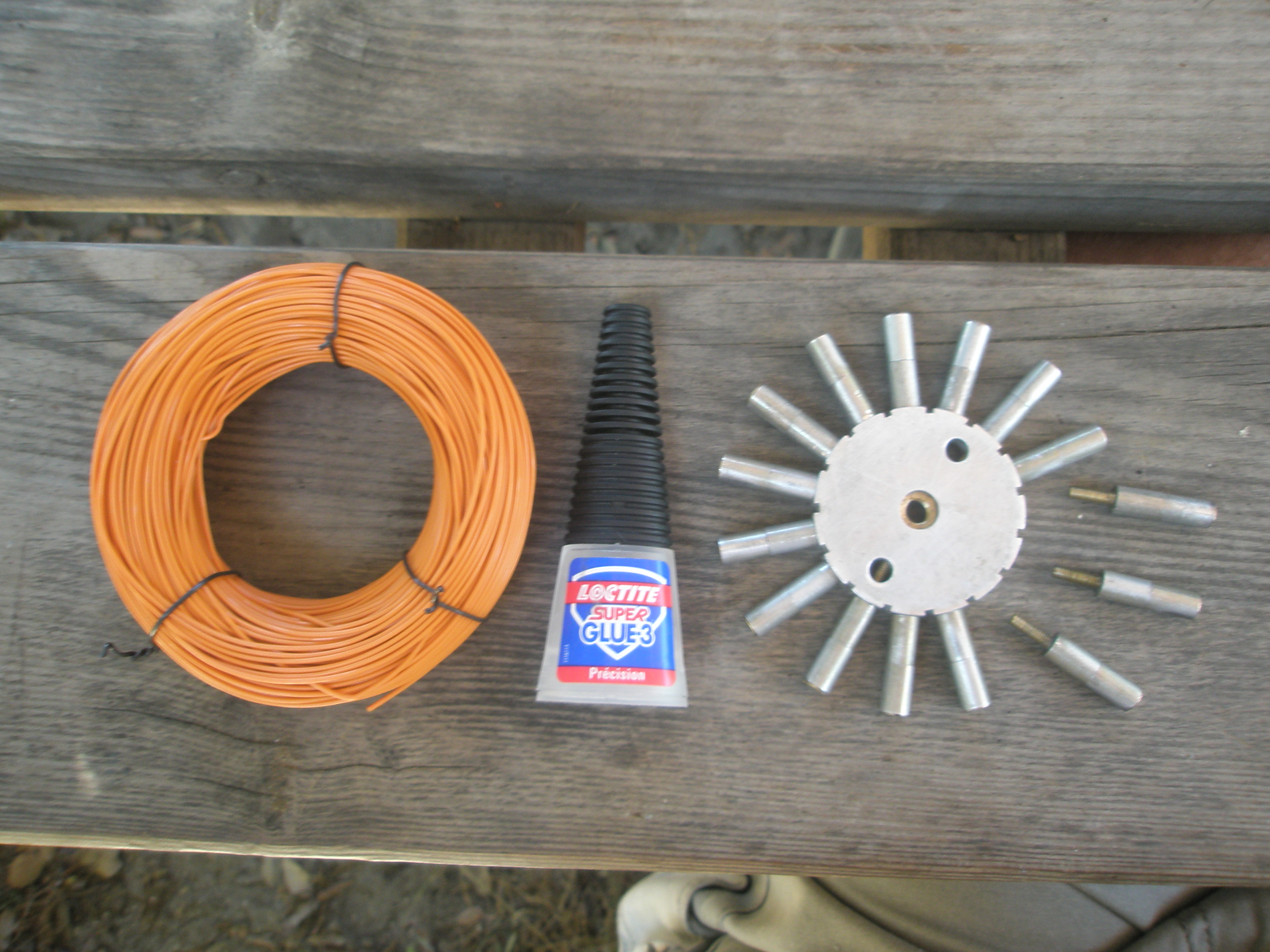

Le fil et collé au fur et mesure du bobinage, sur la tranche, à l'intersection des spires entre les entretoises.

°°°°°°°°°°°°°°°°°°°°°°°°°°
